Incrementeel encoders

De meeste incrementeel encoders, ook wel Pulsgever genoemd, produceren meerdere blokgolf-signalen. Door gebruik te maken van twee 90º elektrisch verschoven blokgolven (ook wel A en B signaal genoemd), kunt u bepalen of een encoder-as rechtsom of linksom draait. Het meten van een exacte positie kan met een incrementeel encoder alleen worden bepaald als vanaf het beginpunt of referentiepunt wordt gemeten. Immers iedere stap is een puls en geen unieke code. Een incrementeel encoder wordt daarom vooral toegepast bij het meten van toerental.

I28

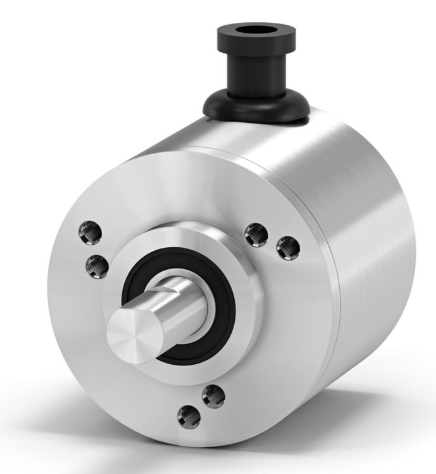

I28 is een miniatuur incrementele encoder, Ø 28 mm. Bevat robuuste metalen behuizing en is geschikt voor  kantoorapparatuur, elektromedische en lichtindustriële toepassingen. De resolutie omvat 2048 PPR max, de ss rotatiesnelheid 3000 rpm en de as diameter 4; 5 mm. I28 heeft een IP53-bescherming.



MI36 en MC36

Magnetische incrementele encoder met een compact formaat Ø 36 mm. Met een massieve as (MI36) of holle as (MC36) van Ø 6 mm. Voor beide geldt een resolutie tot 2048 pulsen/omw en is er de optie van afgedichte circuits. IP67-bescherming en output circuit van NPN; Push-Pull; Line Driver.





IQ36

I36 is een programmeerbare incrementeel encoder met een compact en robuust formaat van Ø 36 mm en IP67 (IP69K)-bescherming. Resolutie van 1 tot 16384 PPR en programmeerbaar via USB. Output is een universeel circuit en de aansluiting met kabel of M12 connector.





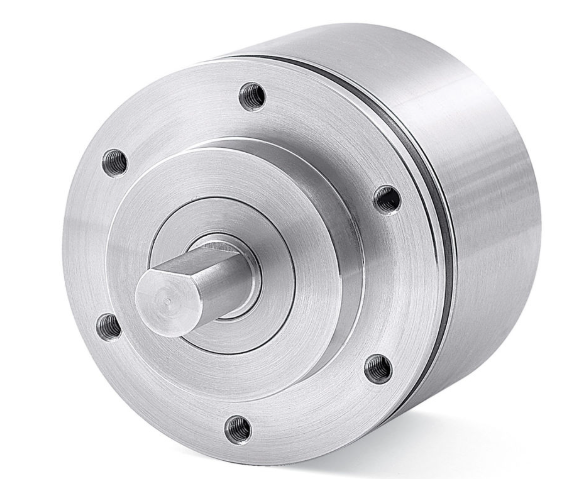

I40 en I41

I40 en I41 zijn compacte incrementeel encoders, Ø 40 mm. Veelzijdig en multifunctioneel met een servoflens of ringmoer. Met een output circuit van NPN; PNP; Push-Pull; Line Driver; Universal circuit. Een as Ø 6; 6.35; 8 mm en resolutie 4096 PPR max. Ook een IP64-bescherming.





CK41 en CK46

CK41 en CK46 zijn compacte incrementeel encoders met een afmeting van Ø 40 mm. Ze zijn veelzijdig en multifunctioneel met een blind holle as van max Ø 8 mm. Met een output circuit van NPN; PNP; Push-Pull; Line Driver; Universal circuit, een resolutie van 4096 PPR max en een IP64 (IP65)-bescherming. Toepasbaar in elektro-medische verpakkingen.





CK58, CK59 en CK60

De CK-serie is een incrementeel encoder met een afmeting van Ø 58 mm. De optie van een blind holle as van max Ø 15 mm.
De resolutie tot 10000 PPR, as rotatiesnelheid van 12000 rpm en IP64(IP65)-bescherming.

M12- of M23-connector, kabeluitgang als connector en met een output circuit van NPN; PNP; Push-Pull; Line Driver; Universal circuit; sin/cos.







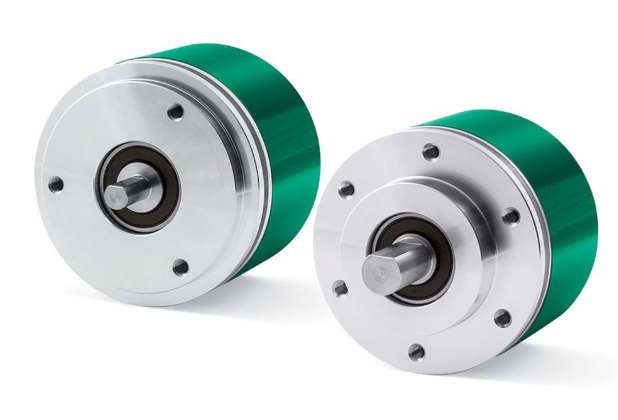

I58 en I58S

De I58 is een standaard incrementeel encoder met een afmeting van Ø 58 mm voor algemene industriële toepassing. De resolutie tot 10000 PPR, as rotatiesnelheid van 12000 rpm en IP64(IP65)-bescherming. En een as-afmeting van 6; 8; 9.52; 10; 12 mm. Toevoeging voor een hoog bedrijfstemperatuurbereik is mogelijk.

M12- of M23-connector, kabeluitgang als connector en met een output circuit van NPN; PNP; Push-Pull; Line Driver; Universal circuit; sin/cos.

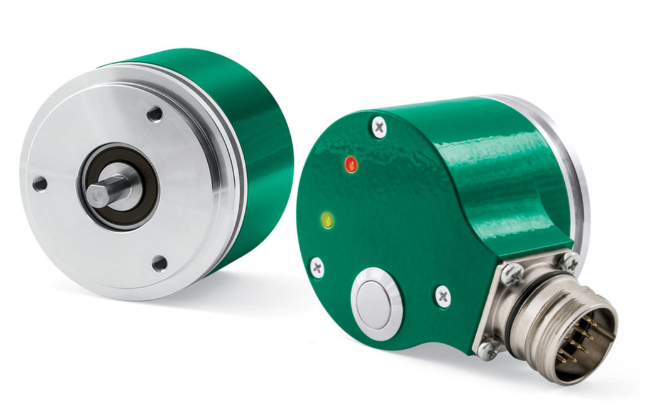

IQ58 en IQ58S

De IQ58 is programmeerbare incrementele encoder met een afmeting van Ø 58 mm. Programmeerbaar via USB-kabel en de resolutie van 1 tot 16384 PPR, as rotatiesnelheid van 12000 rpm, IP65-bescherming en een Xable Index lengte 90 of 180° el. Daarnaast een massieve as met as-afmetingen van 6; 8; 9.52; 10; 12 mm.

M12- of M23-connector, kabeluitgang als connector en met een universeel output circuit.



MC58, MC59 en MC60

De MC58 (Ø 58 mm) bevat magnetische detectietechnologie dat wordt mogelijk gemaakt door het holle as ontwerp, de holle as is maximaal Ø 15 mm. Met een resolutie van 1 tot 10000 PPR en een as rotatiesnelheid van 6000 rpm. Daarnaast een massieve as met as-afmetingen van 6; 8; 9.52; 10; 12 mm.  IP65-bescherming en een hoge beschermingsgraad met afgedichte circuits.

M23-connector, kabeluitgang als connector en met een output circuit van Push-Pull; Line Driver; Universal circuit.

I65 en IT65

De I65 is een incrementeel encoder met een robuuste gegoten behuizing, Ø 65 mm. Geschikt voor hoge asbelasting en bevat een vierkante flens of pilotflens, US-formaat. Met een resolutie van 1 tot 10000 PPR en een as rotatiesnelheid van 6000 rpm. Daarnaast een massieve as met as-afmetingen van 6; 8; 9.52; 10; 12 mm. IP65-bescherming en IP66-bescherming op de as-zijde.

MIL 7 pin, MIL10 pin connector of kabeluitgang als connector en met een output circuit van NPN; PNP; Push-Pull; Line Driver; Universal circuit.





C80

De C80 is een incrementeel encoder met een laag profiel, Ø 80 mm. Geschikt voor hijswerktuigen en de holle as is mogelijk tot Ø 30 mm. Met een resolutie 4096 PPR max, IP65-bescherming en een as rotatiesnelheid van 6000 rpm. Daarnaast een massieve as met as-afmetingen van 6; 8; 9.52; 10; 12 mm.

M23 connector of kabeluitgang als connector en met een output circuit van Push-Pull; Line Driver; Universal circuit



C81

De C81 is een incrementeel encoder met een laag profiel, Ø 80 mm. Geschikt voor reductiemotoren en de holle as met een interne structuur van staal, is mogelijk tot Ø 44 mm. Met een resolutie 4096 PPR max, IP54-bescherming en een as rotatiesnelheid van 3000 rpm. Daarnaast een massieve as met as-afmetingen van 6; 8; 9.52; 10; 12 mm.

Kabeluitgang als connector en een output circuit van Push-Pull; Line Driver; Universal circuit.





C82

De C82 is een incrementeel encoder met een laag profiel, Ø 80 mm. Geschikt voor hijswerktuigen en de holle as is mogelijk tot Ø 44 mm. Met een resolutie 8192 PPR max, IP54-bescherming en een as rotatiesnelheid van 3000 rpm. Daarnaast een massieve as met as-afmetingen van 6; 8; 9.52; 10; 12 mm.

M23 connector of Kabeluitgang als connector en een output circuit van Push-Pull; Line Driver; Universal circuit.
